Щит учета электроэнергии для дома, мифы и реальность.
Этот статья написана для того, чтобы помочь разобраться с выбором уличного щита учета.
Начнем с самого начала – с технических условий на подключение. Чаще всего, в них прописаны выделяемая мощность и рекомендации подключить узел учета согласно требованиям ПУЭ.
Людям, далеким от ПУЭ эти рекомендации ровным счетом ничего не говорят, и начинается поиск мест, где можно купить готовый щит учета, отвечающий всем «требованиям ПУЭ».
Вот тут-то мы и переходим к главному – к выбору нужного нам щита. На рынке щитов учета предоставлено великое множество. И продавец заверяет – щит учета соответствует всем требованиям и нормам.
Тут можно запутаться – а что же мне действительно надо?!
Давайте пройдемся по основным требованиям :
1. Прибор учета (счетчик) поместить в отдельный запирающийся шкаф наружного исполнения со степенью защиты не ниже IP54 (брызги воды, иначе говоря при дожде влага не должна попадать внутрь щитка).
2. Установить на расстоянии не более 10 м до прибора учета коммутационный аппарат (в щите учета на вводе должен стоять автоматический выключатель)
Вот и всё. Крайне редко, в ТУ прописана система заземления или требования к обогреву щита учета.
Обогрев щита – это экзотика и в бытовом секторе встречается крайне редко. По паспортным данным, оборудование, установленное в шкафу учета, может работать в диапазоне температур от -40 до +60 и этого зачастую достаточно для нашего климата. Чаще всего обогрев ставят в щиты, где есть передающее оборудование – например радио- или GSM-модемы. Но тут мы переходим к системе дистанционного съема показаний, а в требованиях про это ничего не сказано и мы не будем забивать этим голову.

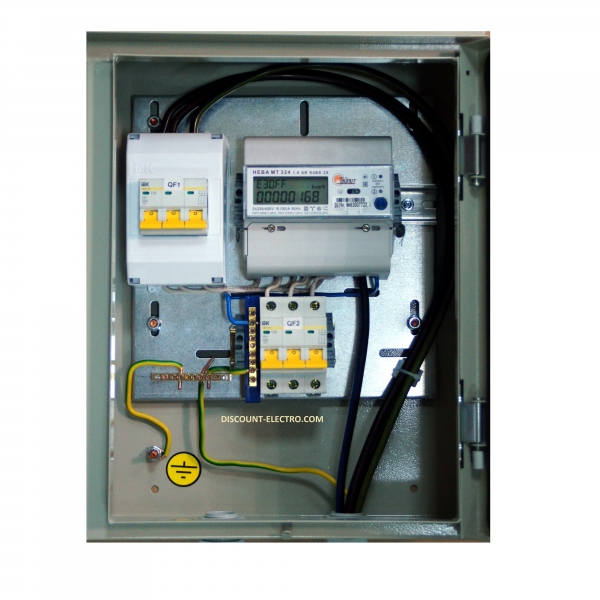

Итак, согласно требованиям – в нашем щите из обязательного оборудования должно быть:
1. Непосредственно оболочка щита учета с классом защиты IP54.
2. Автоматический выключатель с возможностью опломбирования.
3. Счетчик с классом точности 1,0 запрограммированный на 1 или 2 тарифа.
Этим требованиям отвечают все щиты учета, но после счетчика, начинается вольная фантазия художника от электрики.
Кто-то ставит в щиты отходящий автомат или несколько отходящих автоматов, кто-то ставит розетки ( и большая удача, если они подключены от своего дифавтомата, а не брошены перемычкой с 25А автомата), кто-то ограничивается проходными клеммами, кто-то устанавливает селективное УЗО.
Пробежимся по этим моментам:
1. Несколько отходящих автоматических выключателей . Имеют место быть, если точно представлять, что они будут запитывать. Однако большинство электриков, считает, что место отходящих автоматов в домашнем щитке, после защиты и в тепле где их удобно включать/выключать не бегая к уличному щиту.
2. Один отходящий автомат. Ничем разумным обосновать его установку не получится. Как автомат защищающий линию от уличного щитка до дома – он дублирует вводной автомат и является лишним . Будем считать, что его устанавливают те, кто привык перестраховываться во всем и защищает линию от щитка до дома аж двумя автоматами.
3. Розетка. Розетку в уличном щите допускается устанавливать, только если она защищена своим дифавтоматом. Зачастую этим пренебрегают и подключают розетку уже после того как вводной автомат и счетчик принят и опломбирован инспектором. Помним, что это не правильно, но очень часто встречается.
4. Проходные клеммы . От проходных клемм идет линия до распредщитка дома, причем эта линия защищена вводным автоматическим выключателем. Максимально простой и разумный вариант.
5. Селективное УЗО. Выполняет противопожарную функцию, устанавливается на вводе и стоит вполовину всего щита с начинкой. По понятным причинам, ставят его не многие. Ну и стоит отметить, что при качественно сделанной проводке, УЗО в щите учета в целом не потребуется.
Ну вот, общая картина сложилась и уже можно решить, какое наполнение щита учета нужно именно вам.
Теперь рассмотрим сами щитки, их исполнение:
1. Пластиковые щиты учета ЩУ-П. Ничем не уступают металлическим по прочности, не требуют заземления, стоят дороже металлических. Закрывается своим ключом.
2. Металлические щиты учета с обзорным окном ЩУРН. Закрывается своим ключом. Для тех, кто не хочет лишний раз открывать дверцу щитка. Или для той местности, где показания счетчика должен снимать специальный человек.
3. Металлические щиты с двумя дверцами, уличная глухая и внутренняя дверь с обзорным окном . Более вандалоустойчивые по сравнению со щитами п.2. за счет внешней двери. Обе дверцы закрываются своими ключами.
4. Металлические однодверные оболочки с глухой дверью ЩМП. Зачастую имеют класс защиты выше IP54. Поскольку изначально запроектированы не как Щиты учета (в отличии от п.1-3, где производитель четко обозначает принадлежность щитов). Ничем не хуже вышеперечисленных исполнений. За исключением того, что к щиткам учета в комплекте всегда идет монтажный крепеж. В данном случае, крепеж надо будет придумывать самим.
Ну и напоследок, что тоже часто вызывает вопросы - система креплений уличных щитов учета к столбам или стене дома.
Для крепления к стене дома, предусмотрен монтажный комплект, который идет в составе щита и его не требуется покупать отдельно.
Не так все просто с креплением к столбу. Тут если несколько готовых решений от производителей и есть народная смекалка. С учетом того, что комплект крепления к столбу от производителя стоит в районе тысячи рублей (или дороже), шкафы учета отлично крепят монтажными лентами на месте монтажники, которые подключают шкаф учета к опоре. Выбор за вами.
Ну что же, вот мы и рассмотрели все те нюансы, из которых складывается общая картина выбора уличного щита учета. Остается только сказать, что на нашем сайте так же предоставлено несколько вариантов Щитов учета электроэнергии, представляющие собой простые, универсальные, надежные и недорогие изделия которые полностью удовлетворяют требованиям технических условий. Купить и заказать выносные щиты учета электроэнергии IP54 вы можете на сайте в режиме online или по телефону 8(812)309-19-97
