Разметка кабельной трассы и монтаж защитных труб для прокладки кабеля в грунте

Ежедневно мы пользуемся массой различных электроприборов и активно эксплуатируем электрические сети. Тысячи и сотни километров силового кабеля ежегодно прокладывают по всей стране. Способы прокладки и монтажа кабеля достаточно разнообразны: внутри и снаружи зданий, в помещениях любого типа, по воздуху, в грунте. Прокладка силового кабеля в грунте – достаточно распространённый способ монтажа электрической линии, при котором кабель надёжно скрыт от посторонних в толще земли.

Однако стоит отметить, что электромонтажные работы по прокладке силового кабеля в грунте – это целый комплекс манипуляций по монтажу, требующий определенных навыков.
Прокладка силового кабеля включает в себя и проектирование сетей электроснабжения, и проведение разметки кабельной трассы, и земляные работы, и монтаж защитных трубок, и непосредственно электромонтаж самого силового кабеля, и, наконец, пробные электрические измерения и подключение электрооборудования к сети.

Как правило, проектированием будущей кабельной линии занимаются инженеры-проектировщики, тщательно прорабатывая все нюансы. Перед началом проведения электромонтажных работ необходимо обследовать кабельную трассу и сделать необходимые разметки.

Независимо от марки силового кабеля и его назначения электромонтажные работы следует проводить в обязательном порядке с соблюдением ПУЭ и ПТЭЭП. После утверждения проекта и проведения всех подготовительных работ можно начинать грунтовые работы. Для данного этапа необходимо использование специальной техники и оборудования.

Далеко не каждый кабель подходит для прокладки в земле. Изделие должно отвечать ряду требований и быть устойчивым к некоторым неблагоприятным факторам. Так рекомендуется использовать бронированный силовой кабель, ввиду его полного соответствия предъявляемым требованиям. Так бронированные модификации кабеля (например Вбшв, Вбшвнг, Вбшвнг-LS) устойчивы к механическим усилиям и воздействию химически агрессивных сред, к нашествию  грызунов и влаге. Иногда возможно применение силовых кабелей без брони (ВВГ, ВВГнг), однако в этом случае необходимо дополнительное применение астбестцементной или ПВХ трубок.

До начала земляных работ также необходимо обследовать территорию на наличие других инженерных сетей, чтобы не повредить их при копании. Убедившись в безопасности предстоящих работ можно начинать рыть траншеи. Проводить земляные работы необходимо аккуратно, регулярно проверяя трассу на наличие инженерных систем. Глубина траншеи должна соответствовать заявленной в проектной документации, отступать от маршрута также не следует.

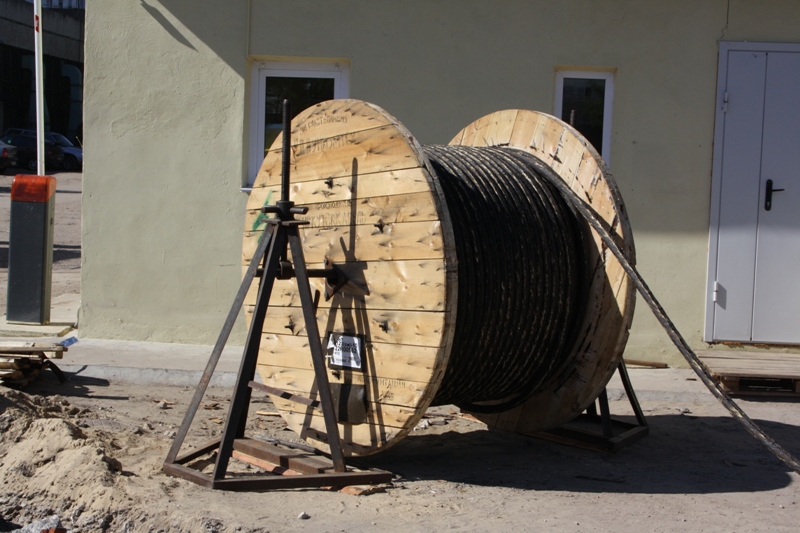

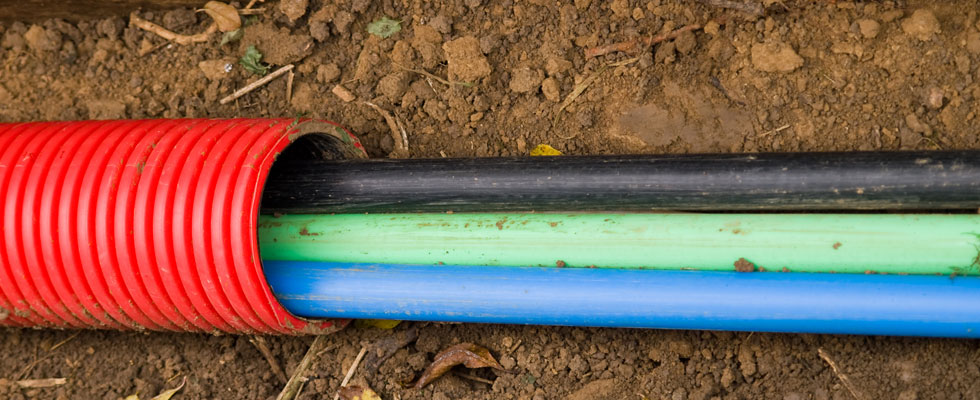

В вырытые траншеи засыпают песок примерно в 15 см толщиной, далее смачивают водой и утрамбовывают слой до 10 см. Далее в подготовленную траншею уже можно будет укладывать защитные трубки. Соединение трубок по всей длине кабельной трасы производится посредством пластмассовых соединительных муфт. В конце кабельного участка на трубу надевают заглушку, предотвращающую попадание песка и камней в неё и порчу кабеля.

При прокладке нескольких защитных трубок в траншее следует разместить их на расстоянии не менее 10 см друг от друга. После укладки трубок траншею засыпают грунтом и обязательно прокладывают сигнальную ленту(ЛСЭ), сообщающую о расположении кабеля в данном месте.

Таким образом, трасса готова к монтажу кабеля в трубы. По факту доставки силового кабеля на объект важно произвести необходимые электрически замеры для того, чтобы удостовериться в его исправности. Чёткое следование правилам по укладке и работе с кабельной продукцией позволяет быстро и качественно прокладывать кабель и снабжать необходимые территории и объекты электроэнергией.
