Электромонтажные работы по прокладке кабеля в земле

Рассмотрим заключительный этап электромонтажных работ в грунте, а именно прокладку силового кабеля в уже подготовленные трубы. Успех дальнейших электромонтажных работ сильно зависит от того, каким образом были проведены подготовительные работы и монтаж защитных труб.
Так, например, в случае некачественной состыковки труб, возможны серьезные проблемы с протяжкой силового кабеля и даже повреждение изоляционного слоя. Перед тем как начать заводить кабель в трубы, необходимо проверить доставленную на объект кабельно-проводниковую продукцию. Как правило, производят замер сопротивления изоляции, т.к. в процессе транспортировки кабеля возможны различные повреждения целостности внешней оболочки изделия. Если во время не обнаружить повреждение и проложить уже неисправный кабель, то потом придётся приложить достаточно много усилий для поиска неполадок и их устранения.

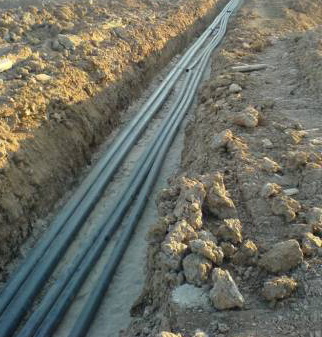

Для прокладки силового кабеля в защитных трубах применяют специальный стальной трос. Процесс происходит следующим образом. В трубу затягивают трос. Для крепления силового кабеля к тросу необходим специальный металлический чулок, закрепляемый к проводу. Также на вход и выход трубы необходимо установить специальные пластмассовые заглушки для защиты кабеля при его протяжке по трубе.
Далее приступают к протяжке кабеля. Одни рабочие подают кабель в трубы, другие – принимают его из трубы. Протягивают кабель достаточно медленно и аккуратно, чтобы не повредить изоляционный слой. Если при проведении работ, кабель упёрся в преграду и не протягивается дальше, необходимо потянуть его обратно и провести манипуляцию еще раз. После протяжки силового кабеля необходимо вновь проверить сопротивление изоляции, чтобы исключить вероятность повреждения при проведении работ.

Однако стоит отметить, что зачастую кабельная трасса имеет не только прямую траекторию, на пути могут встречаться различные повороты и препятствия. Поэтому важно понимать, как следует выполнять повороты кабельной трассы.
Сначала производят разметку предполагаемого поворота на 90 градусов. Возможный угол поворота трассы зависит от модификации кабеля и максимально допустимого изгиба.
Защитные трубы укладывают таким образом, чтобы они заканчивались за 1,5 – 2 метра до поворота и начинались после него на примерно таком же расстоянии. Перед осуществлением прокладки силового кабеля в трубы тщательно измеряется его длина, учитывая в т.ч. припуски на повороты.
Если на трассе есть поворот, то прокладка начинается именно с него.
Рассмотрим подобный вариант. Сначала силовой кабель затягивают от поворота по направлению к зданию, второй конец кабеля соответственно протягивают в другую трубу, идущую к трансформаторной подстанции.  Для этого кабель сматывают с барабана, далее заводят в трубу. Рекомендуется привлечение к работе большего количества людей, т.к. кабельные работы достаточно трудны, а сам барабан с кабелем тяжёлый.

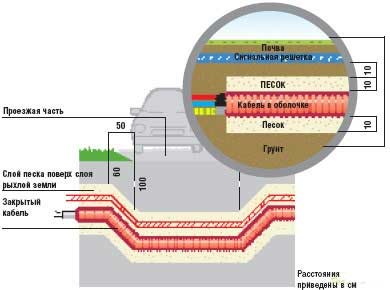

Затянув оба конца в защитную трубу, засыпают траншею, в т.ч. место поворота, песком, затем обкладывают силовой кабель кирпичом и сигнальной лентой ЛСЭ. Таким образом, кабельный поворот осуществлен и надежно защищен от постороннего доступа плотной кирпичной кладкой и сигнальной  лентой.
Вместо прокладки в трубах существует другой способ прокладки кабеля в земле это бронированный кабель Вббшв или Вббшвнг. Его часто используют на садовых и дачных участках при монтаже несложных кабельных трасс. Бронированный кабель (на сленге Броня) имеет стальную оцинкованную ленту, которая защищает кабель от внешних механических воздействий. Поэтому если вам необходимо проложить кабельную трассу и это невозможно сделать по воздуху при помощи кабеля СИП, то бронированный кабель - это то что вам нужно.
